Un rodamiento de bolas es un tipo de rodamiento en el que se coloca una bola entre los anillos interior y exterior que reduce la fricción rotacional y soporta cargas radiales y axiales. Además, mejora la eficiencia de la transmisión de potencia mecánica y se utiliza comúnmente en maquinaria industrial ligera. Un rodamiento de bolas básico consta de cuatro componentes: una bola, un aro interior, un aro exterior y una jaula o retenedor. Las bolas y los anillos suelen estar hechos de acero con alto contenido de cromo.
¿Cómo medir un rodamiento de bola?
- Para medir el diámetro interior, puede utilizar calibradores colocando los yunques exteriores en el anillo interior del rodamiento. Asegúrese de que la medida encaje perfectamente de borde a borde sin ejercer ninguna presión sobre el rodamiento. Alternativamente, puedes usar una regla para medir el círculo interior del rodamiento de un extremo a otro.
- Para medir el diámetro exterior, coloque el rodamiento dentro de las mordazas de la pinza hasta que encaje con precisión. Otra opción es utilizar una regla y medir desde un borde exterior del rodamiento hasta el otro.
- Repita el paso anterior para medir el ancho del rodamiento.
- Para determinar el número de serie del rodamiento, consulte una tabla de tamaños de rodamientos.

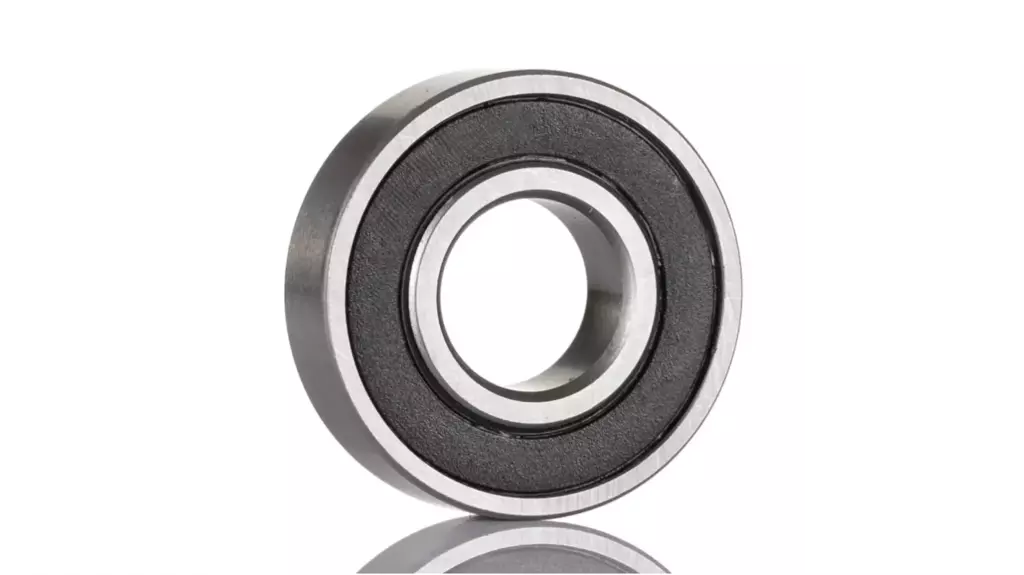

Ficha Tecnica - Ruleman 6001-2RS
1. Identificacion del producto
Designacion: 6001-2RS
Tipo: Rodamiento rigido de bolas
Sellos: Doble sello de goma (2RS)
Norma: ISO 15 / ISO 492
2. Dimensiones principales
Diametro interior (d): 12 mm
Diametro exterior (D): 28 mm
Ancho (B): 8 mm
Radio minimo (r): 0.3 mm aprox.
Peso: ~22 g
3. Materiales y construccion
Aros y bolas: Acero al cromo (100Cr6 o equivalente)
Jaula: Acero estampado o poliamida reforzada
Sellos: Caucho sintetico NBR con refuerzo metalico
Acabado: Rectificado de precision
4. Capacidades y rendimiento
Carga dinamica (C): 5.1 kN
Carga estatica (C0): 2.39 kN
Velocidad limite con grasa: 20 000 rpm
Velocidad limite con aceite: 24 000 rpm
Juego interno: Normal (CN), disponible en C3
5. Lubricacion
Tipo: Grasa de larga duracion (prelubricado de fabrica)
Relubricacion: No requerida
Temperatura tipica de trabajo: -20 °C a +120 °C
6. Condiciones de operación
Resistencia a polvo y humedad: Alta gracias a los sellos 2RS
Ambientes agresivos: No recomendado para quimicos o temperaturas extremas
Vibracion: Adecuado para motores electricos y equipos de giro rapido
7. Aplicaciones tipicas
Motores electricos
Electrodomesticos
Herramientas electricas
Rodillos transportadores
Bicicletas
Maquinaria liviana
8. Esquema técnico (descripcion)
Rodamiento rigido de bolas con dos sellos de goma (2RS)
Vista en corte: aro interior, aro exterior, jaula, bolas y sellos
Dimensiones normalizadas segun ISO
9. Información del fabricante
Certificaciones habituales: ISO 9001, ISO/TS 16949
Pais de origen: variable segun marca
Ficha técnica 6001 ZZ
1. Identificación del producto
-Designación: 6001‑ZZ
-Tipo: Rodamiento rígido de bolas
-Tapas: Doble blindaje metálico (ZZ)
-Norma: ISO 15 / ISO 492
2. Dimensiones principales
Diametro interior (d): 12 mm
Diametro exterior (D): 28 mm
Ancho (B): 8 mm
Radio minimo (r): 0.3 mm aprox.
Peso: ~22 g
3. Materiales y construcción
Aros y bolas: Acero al cromo (100Cr6 o equivalente)
-Jaula: Acero estampado o poliamida reforzada
-Blindajes: Tapas metálicas (ZZ)
-Acabado: Rectificado de precisión
4. Capacidades y rendimiento (valores típicos aproximados)
5. Lubricación
-Tipo: Grasa de larga duración (prelubricado de fábrica)
-Relubricación: No requerida
-Temperatura de trabajo: –20 °C a +120 °C
6. Condiciones de operación
-Resistencia a polvo: Media
-Resistencia a humedad: Limitada
-Ambientes agresivos: No recomendado para humedad elevada o químicos
-Vibración: Adecuado para motores eléctricos y equipos de giro rápido
7. Aplicaciones típicas
-Motores eléctricos
-Ventiladores
-Herramientas eléctricas
-Rodillos transportadores
-Maquinaria liviana
-Equipos de alta velocidad
8. Esquema técnico (descripción)
-Rodamiento rígido de bolas con dos blindajes metálicos (ZZ)
-Vista en corte: aro interior, aro exterior, jaula, bolas y tapas metálicas
-Dimensiones normalizadas según ISO
9. Información del fabricante
-Certificaciones habituales: ISO 9001, ISO/TS 16949
-País de origen: Variable según marca
